Tương tự C6132A, máy tiện cơ - tiện ngang C6140 cũng mang trong mình những đặc điểm như:
a/ Thân máy được thiết kế rộng hơn các loại máy tiện thông thường, giúp tăng độ cứng vững. Bề mặt dẫn hướng của máy được tôi cứng bằng dòng điện cao tần, đảm bảo độ bền và khả năng chống mài mòn.
b/ Bề mặt kết nối giữa hộp đầu máy với thân máy, ụ sau và bàn trượt đều được cạo nguội thủ công, toàn bộ máy được kiểm tra nghiêm ngặt, đảm bảo độ chính xác và độ ổn định của máy.
c/ Thân máy được đúc bằng gang cường lực cao, thêm các vật liệu đặc biệt như đồng và crôm. Đường dẫn của thân máy được tôi sâu đến 4mm, giúp tăng độ bền và độ ổn định.
d/ Hệ thống bôi trơn hộp đầu máy sử dụng bơm bánh răng để bôi trơn cưỡng bức tuần hoàn, phù hợp với điều kiện thời tiết nóng ẩm ở miền Nam, đảm bảo sự sạch sẽ và khả năng tản nhiệt, kéo dài tuổi thọ vòng bi và bánh răng.
e/ Trục chính sử dụng vòng bi thương hiệu Wafangdian, đường kính lỗ trục chính φ48mm, bánh răng của máy được mài chính xác, giúp tăng độ cứng của bánh răng và giảm tiếng ồn khi vận hành.
g/ Trục vít sử dụng thương hiệu trong nước, đai ốc làm từ hợp kim đồng chất lượng cao, đảm bảo khả năng chống mài mòn và duy trì độ chính xác.
h/ Máy sử dụng bàn dao 4 vị trí chịu lực cao.
i/ Trang bị làm mát & led chiếu sáng hỗ trợ làm việc trong môi trường ánh sáng yếu.

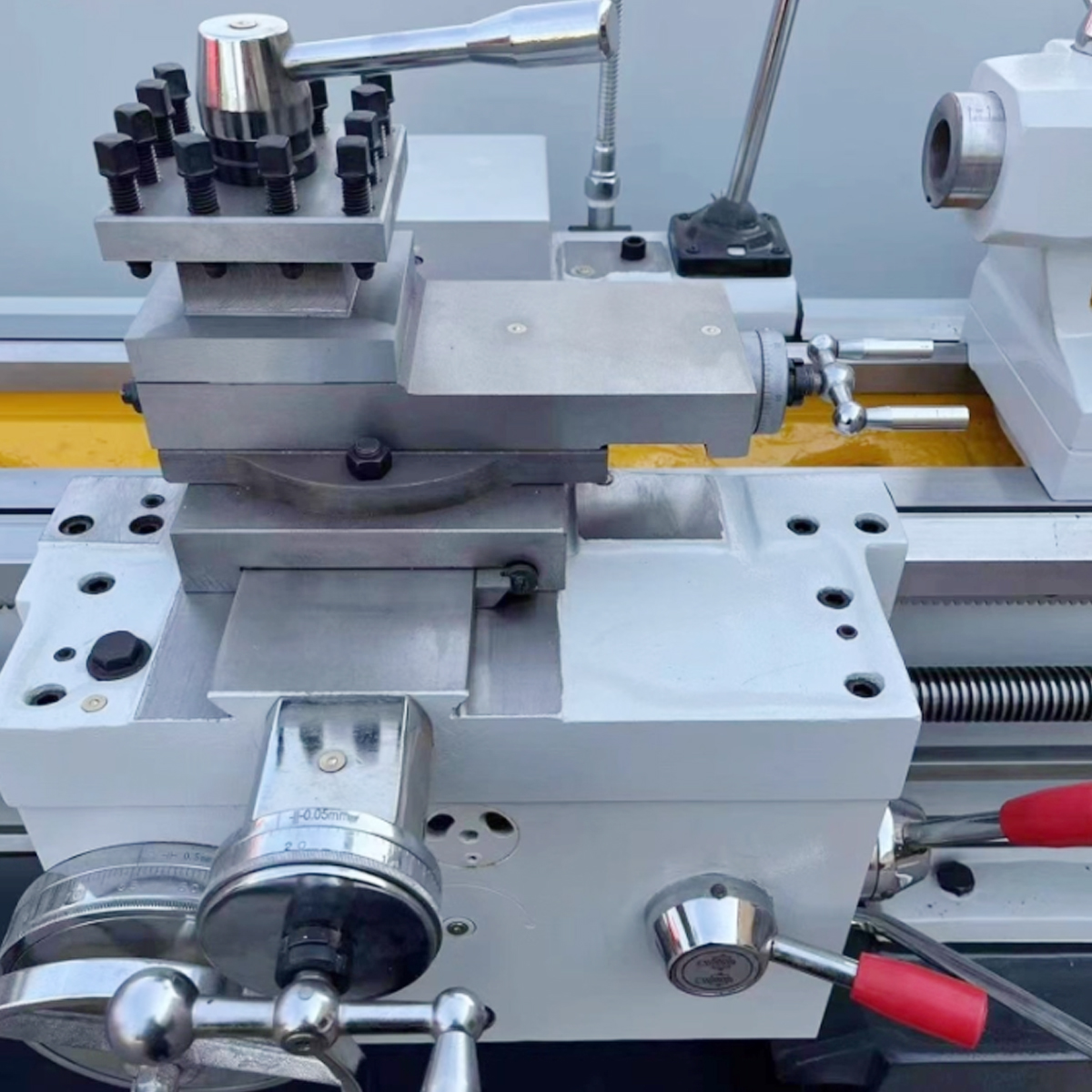

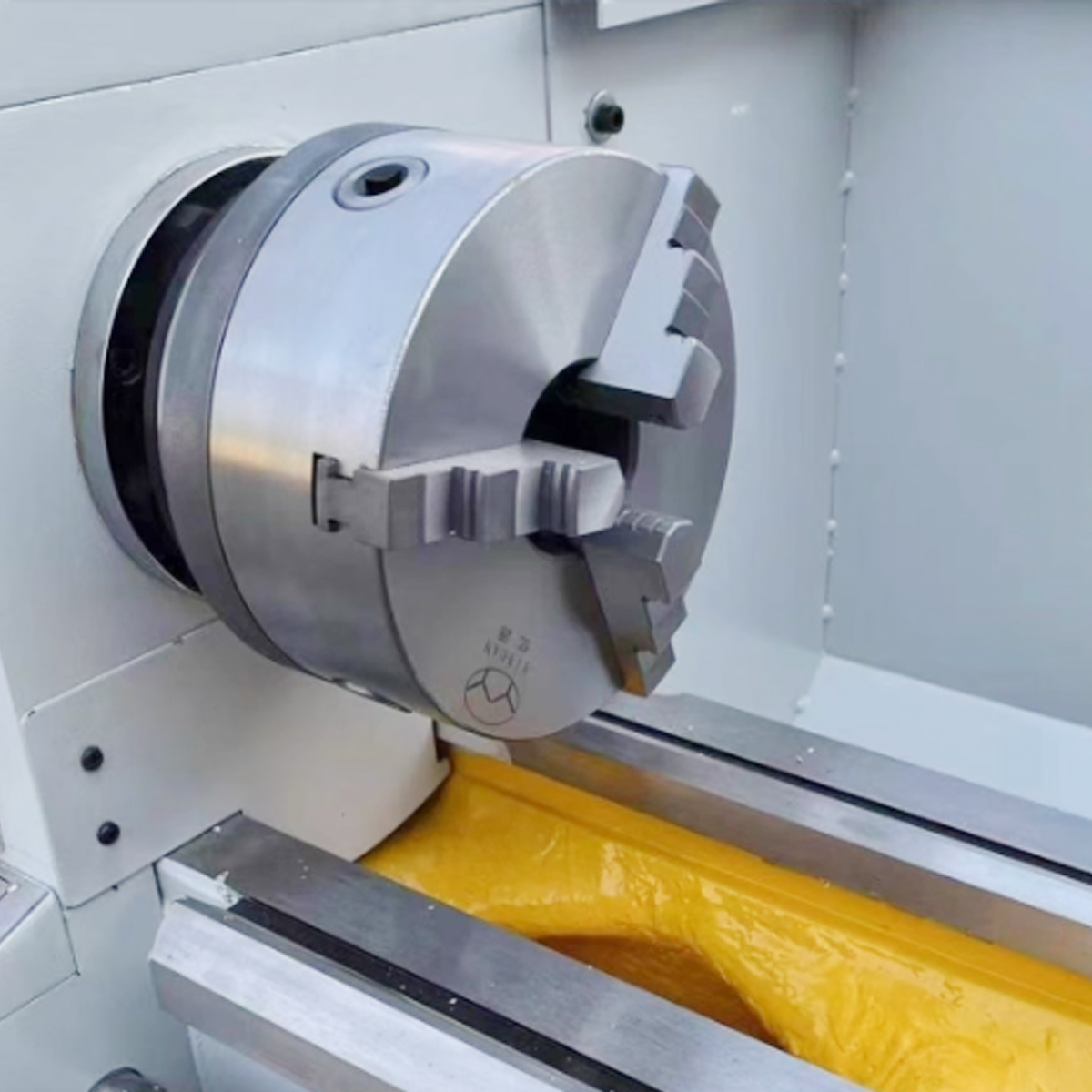

Ụ quay & bàn trượt chất lượng cao trên C6140
| Nội dung | Đơn vị | C6140 |
| Chiều cao từ tâm trục chính | mm | 200 |
| Đường kính quay tối đa trên giường | mm | 400 |
| Đường kính quay tối đa trên bàn dao | mm | 240 |
| Chiều dài chi tiết gia công | mm | 1000 |
| Lỗ côn đầu trục chính (Morse) | / | Số 6 |
| Tốc độ trục chính | Rpm | 30-1600 (12 cấp) |
| Đường kính lỗ trục chính | mm | 52 |
| Hành trình bàn dao nhỏ | mm | 140 |
| Hành trình bàn dao ngang | mm | 240 |
| Hành trình tối đa của trục chính ụ sau | mm | 90 |
| Côn ống lót ụ sau | / | MT4 |
| Công suất công cơ | KW | 0.75 |
| Ren hệ mét | mm | 0.45-20 (30 loại) |
| Ren hệ Anh | tpi | 80-1 3/4 (35 loại) |
| Tiến dao dọc | mm | 0.039-1.1 |
| Tiến dao ngang | mm | 0.018-0.55 |
| Kích thước tổng thể | mm | 2250x1130x1540 |
| Trọng lượng máy | Kg | / |
Bảng thông tin sản phẩm máy tiện nhỏ gọn cơ C6140
C6140 được ứng dụng trong nhiều lĩnh vực công nghiệp có thể kể đến như:
a/ Tiện mặt trụ trong & ngoài để tạo ra các khối trụ với đường kính đồng nhất.
b/ Tiện mặt đầu với các mặt phẳng vuông góc với trục quay của phôi
c/ Tiện côn với các bề mặt hình nón
d/ Tiện ren tạo các ren ngoài, ren trong cho phôi được thiết kế và tiện với độ chính xác cao
e/ Khoan & doa lỗ trên các phôi khi quay
g/ Tạo rãnh trên bề mặt phôi...
C6140 & một số ứng dụng trên sản phẩm
