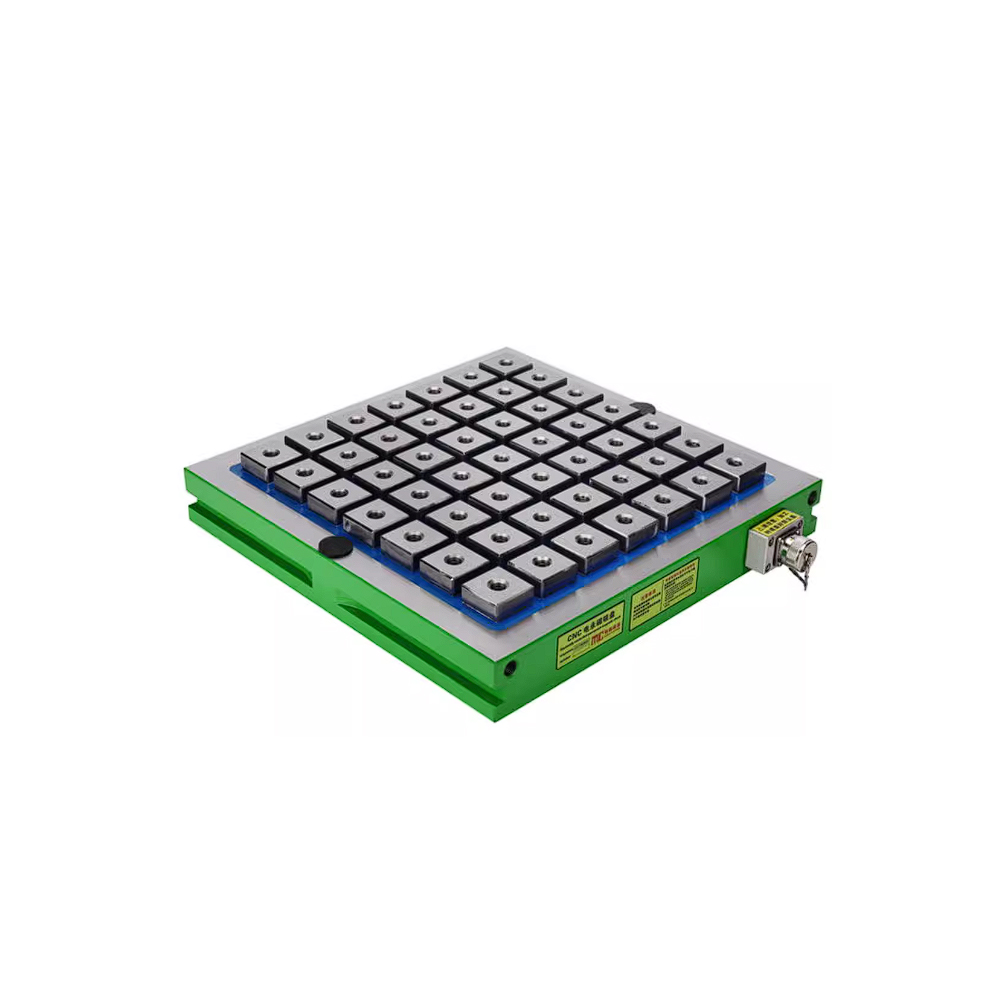

Bàn từ nam châm điện MCD50 là một thiết bị gá kẹp phôi bằng lực từ được sử dụng rộng rãi trong các hoạt động gia công cơ khí như phay, khoan, taro, doa và gia công đa mặt. Với thiết kế tối ưu nhằm tạo lực hút mạnh mẽ, bàn từ điện giúp giữ chi tiết chắc chắn trên bề mặt làm việc, từ đó nâng cao hiệu quả thực hiện và độ chính xác của quá trình gia công.
Bàn từ là một loại chày kẹp phôi sử dụng lực từ để giữ chi tiết gia công thay thế cho các phương pháp kẹp cơ học truyền thống như ê tô hay gá kẹp cơ học. Có nhiều loại bàn từ khác nhau, trong đó bàn từ nam châm điện sử dụng dòng điện để điều khiển nam châm bên trong tạo ra lực hút mạnh, giữ phôi cố định trong quá trình gia công.
Nguyên lý làm việc của bàn từ điện gồm hai giai đoạn cơ bản:
Trạng thái bật từ: Khi cấp điện vào bộ cuộn điện, từ trường được tạo ra và truyền qua các cực từ trên bề mặt bàn từ. Lực từ này hấp dẫn các chi tiết bằng vật liệu ferromagnetic (như thép) trên bề mặt, giữ chúng cố định.
Trạng thái tắt từ: Ngắt nguồn điện, từ trường suy giảm, và phôi dễ dàng được tháo ra khỏi mặt bàn mà không cần lực giữ cơ học.
Nhờ đó, bàn từ điện có thể điều chỉnh lực hút theo yêu cầu, giúp cho việc gá phôi diễn ra nhanh chóng, linh hoạt và chính xác hơn.
Bàn từ nam châm điện MCD50 được thiết kế tập trung vào các yếu tố chính giúp cải thiện hiệu suất gia công, gồm:
MCD50 có lực kẹp lớn, cho phép giữ phôi chắc chắn trong suốt quá trình gia công. Với lực hút trên 1100 kg/100 cm², bàn từ điện cung cấp khả năng giữ chặt các chi tiết nặng hoặc kích thước lớn mà không lo bị trượt hay dịch chuyển trong lúc gia công.
Thiết kế vỏ bàn từ bằng vật liệu cứng chịu lực, giúp giảm rung lắc khi máy hoạt động với tốc độ cao. Khung còn chống chịu va đập và bảo vệ các thành phần từ bên trong khỏi tổn hại cơ học.

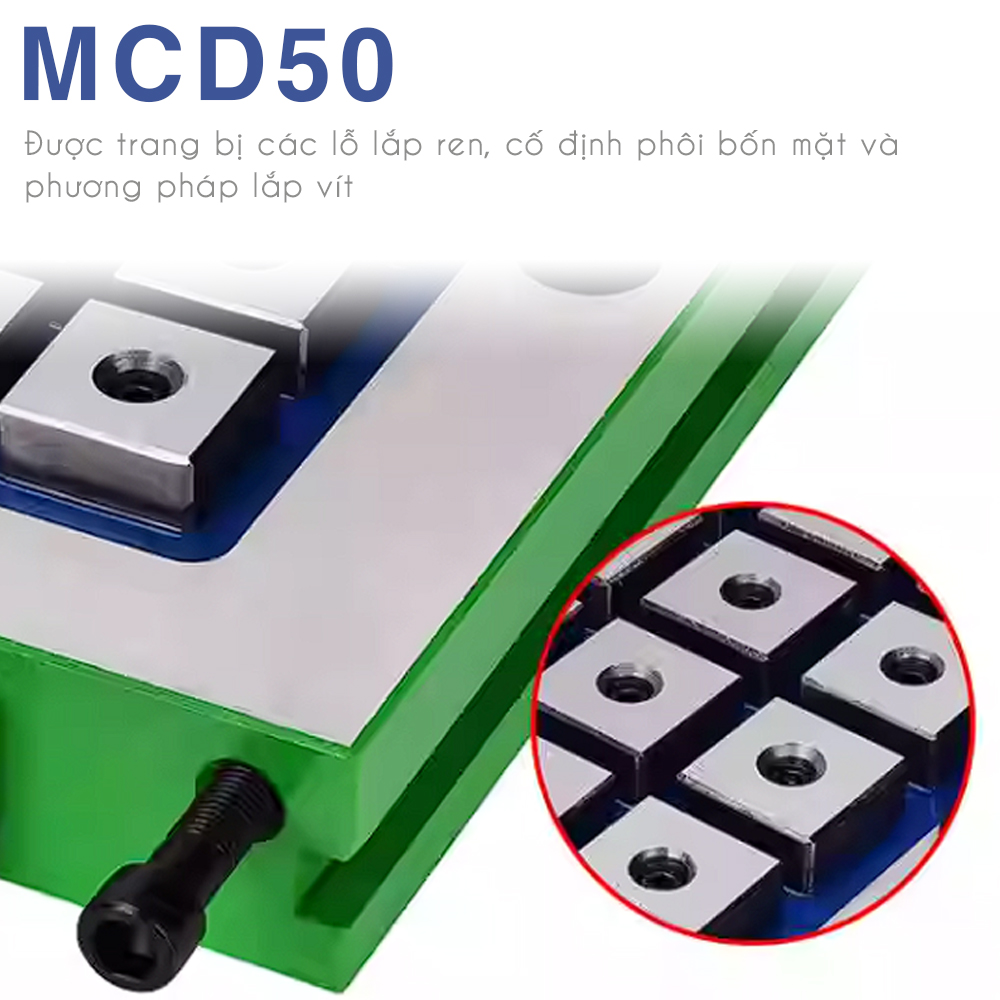

Các cực từ được bố trí đều trên toàn bộ mặt bàn với các ô vuông từ giúp lực hút được phân bố nhất quán. Điều này đảm bảo rằng khi phôi được đặt trên bề mặt, lực giữ sẽ bao phủ đều, tránh việc phôi bị nghiêng hoặc dịch chuyển.
Bộ điều khiển đi kèm giúp vận hành dễ dàng, chỉ cần kết nối nguồn và nhấn nút để bật / tắt lực hút. Màn hình điều khiển trực quan giúp người vận hành nhanh chóng kiểm soát mức lực phù hợp với kích cỡ chi tiết.
Các kết nối điện được thiết kế đảm bảo an toàn, cách điện tốt và có độ bền cao, giảm nguy cơ hỏng hóc trong quá trình sử dụng liên tục.
Kẹp phôi bằng bàn từ giúp giảm đáng kể thời gian chuẩn bị so với gá kẹp cơ học truyền thống. Chỉ cần đặt phôi lên mặt bàn và nhấn nút, quá trình gá phôi hoàn tất mà không cần điều chỉnh nhiều lần, giúp rút ngắn chu trình sản xuất.
Lực giữ bằng từ tính phân bố đều trên bề mặt bàn từ giúp chi tiết được giữ chắc ngay cả khi máy thực hiện các bước gia công phức tạp như cắt sâu, phay nghiêng hoặc tiện mặt. Điều này hỗ trợ gia tăng tính đồng đều và chính xác cho sản phẩm cuối cùng.
So với dùng ê tô cơ học, bàn từ điện hạn chế thao tác kẹp bằng tay, giảm rủi ro tai nạn lao động. Vì lực hút chỉ sử dụng điện trong lúc kẹp và nhả phôi nên nguy cơ mất điện trong quá trình gia công không ảnh hưởng đến độ an toàn.
Loại bỏ nhu cầu dùng các hệ thống gá phức tạp và chi phí phụ kiện gá bên ngoài, bàn từ điện mang lại chi phí vận hành thấp hơn trong dài hạn. Ngoài ra, bàn từ điện còn có thể tái sử dụng linh hoạt cho nhiều công việc khác nhau.
Bàn từ nam châm điện MCD50 thích hợp trong nhiều môi trường gia công khác nhau nhờ khả năng giữ phôi chắc chắn và thao tác linh hoạt:
Gia công phay CNC: Giữ phôi cố định trong các bước phay mặt, phay rãnh, phay đa trục.
Gia công khoan / taro: Đảm bảo phôi không bị rung lắc trong quá trình khoan, taro sâu; giảm cong vênh và tăng độ chính xác của lỗ.
Gia công doa: Khi cần tăng độ chính xác chiều sâu và đường kính cho chi tiết trụ, bàn từ điện giúp cố định phôi chắc chắn.
Gia công 5 mặt: Nhờ lực giữ lâu dài và đồng đều, bàn từ điện hỗ trợ gia công nhiều mặt mà không cần tháo gỡ phôi nhiều lần.
So với việc sử dụng ê tô cơ khí hoặc các thiết bị gá kẹp cơ học khác, bàn từ nam châm điện có những lợi thế rõ rệt:
Tốc độ gá phôi nhanh hơn vì không cần chỉnh vít, nêm hoặc chốt kẹp.
Định vị chính xác, lực giữ đều trên toàn bộ diện tích tiếp xúc.
Giảm biến dạng phôi, vì lực kẹp từ không gây ra áp lực cơ học mạnh lên các cạnh chi tiết.
Thao tác đơn giản, dễ lặp lại cho các lô sản phẩm lớn với mẫu giống nhau.
Tuy nhiên, bàn từ điện chỉ có thể giữ các chi tiết làm từ vật liệu ferromagnetic (như sắt, thép). Với phôi bằng vật liệu không từ tính như nhôm, đồng hay nhựa, cần áp dụng các phương pháp gá khác phù hợp.
Khi lựa chọn bàn từ nam châm điện cho quy trình gia công, cần xem xét các yếu tố sau:
Kích thước bàn từ: Phù hợp với kích thước chi tiết và hành trình máy.
Lực hút yêu cầu: Cần đảm bảo lực giữ đủ mạnh cho vật cần gia công.
Số ô từ và pitch (khoảng cách giữa các cực từ): ảnh hưởng đến độ đồng đều lực giữ và khả năng gá các chi tiết nhỏ.
Điều khiển và an toàn điện: Bộ điều khiển cần dễ vận hành, có tính bảo vệ quá tải và an toàn.
Tần suất sử dụng và môi trường làm việc: Các môi trường ẩm ướt, bụi kim loại… cần thiết kế bàn từ phù hợp để đảm bảo bền bỉ theo thời gian.
Bàn từ nam châm điện MCD50 là thiết bị hỗ trợ gá kẹp phôi hiệu quả trong nhiều ứng dụng gia công cơ khí nhờ lực hút mạnh, thao tác đơn giản và độ chính xác cao. Khi sử dụng đúng cách và chọn đúng kích thước tương thích với chi tiết phôi, bàn từ điện giúp tối ưu quy trình sản xuất, tăng năng suất và đảm bảo chất lượng thành phẩm. Việc lựa chọn bàn từ phù hợp với yêu cầu gia công sẽ mang lại lợi ích lâu dài cho hoạt động sản xuất cơ khí.
